产品资讯2025年03月04日
高速相机结合DIC技术,解锁复合材料力学行为密码

01 实验背景

在航空航天、新能源等尖端领域,复合材料正以轻量化、高强度的优势重塑产业格局。然而在材料科学领域,复合材料的抗拉实验中脆断问题一直困扰着众多科研人员。本次实验结合高速相机与数字图像相关方法(DIC),设计出一套精准的序列影像运动目标跟踪方案[1]

借助高速相机捕捉复合材料断裂瞬间的序列影像,并将其输入DIC软件进行深度分析,精准获取目标点的像素坐标,实现对运动目标的全程跟踪,这无疑为揭开复合材料复杂力学行为研究提供了有力支撑。


02 高速相机与DIC技术的巧妙结合

为了更好地进行图像分析,我们在复合材料表面上喷涂哑光白自喷漆,形成均匀的白色底色,后制成散斑。


深视智能超高速系列高速相机以1280×88分辨率,采集频率为160000FPS的高帧率的拍摄能力,快速、精准地获取在荷载作用下复合材料表面的各个变形阶段的连续、完整且高精度的散斑图像,为后续的分析提供了丰富而准确的数据基础。

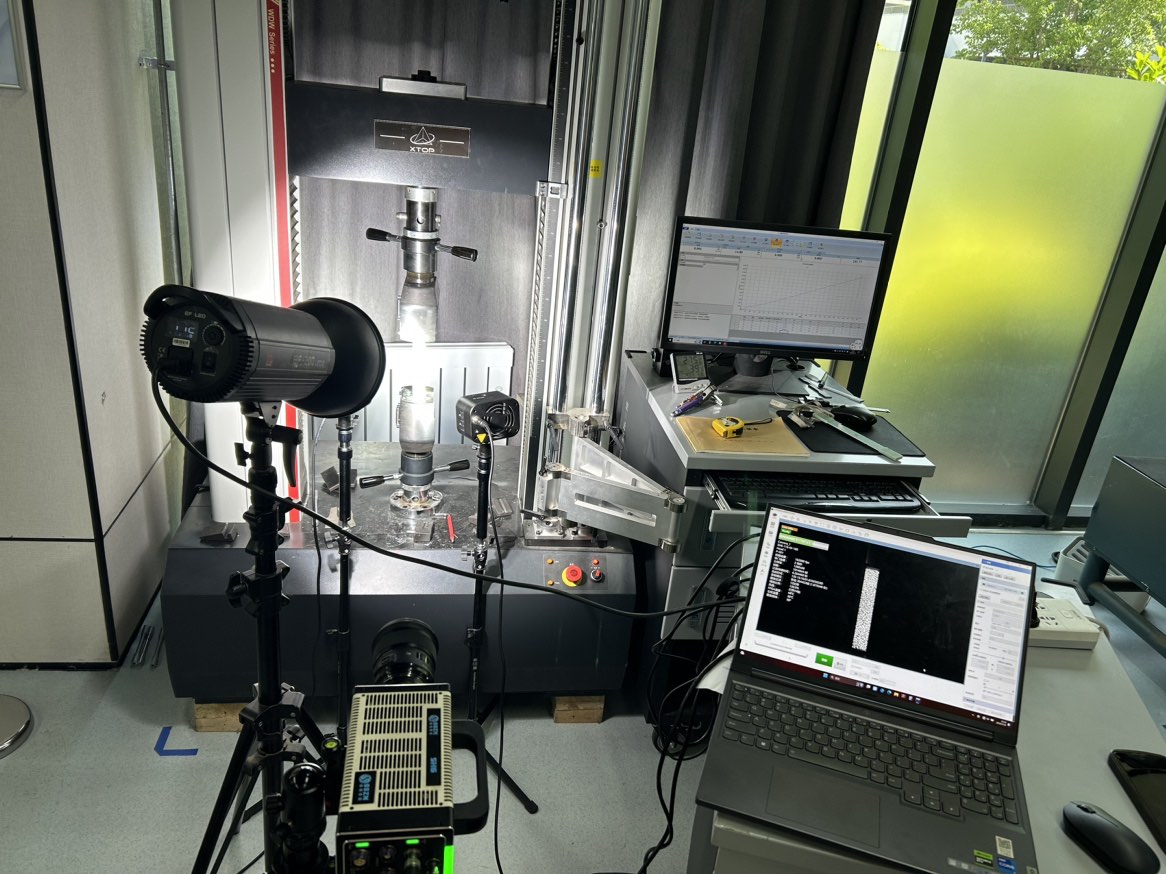

图 | 复合材料抗拉实验观测

将高速相机拍摄的复合材料图像输入DIC软件后,借助数字图像相关算法,对复合材料表面不同时刻的散斑图像进行精准匹配与分析,通过跟踪特殊标志点的运动变化,进一步获取复合材料表面的位移和变形信息。


图 | 高速相机采集的散斑图像

这种方法不仅提高了测量的精度和效率,还为复合材料的力学性能研究提供了更为丰富和准确的数据支持,有助于深入理解材料在受力过程中的变形行为和失效机理。


03 助力材料科学发展


高速相机在复合材料抗拉试验中的应用优势显而易见。其高帧率和快速捕捉能力,使我们能够观察到复合材料在拉伸下的结构变化、相容性等情况,从而快速评估复合材料的可行性和优势。这对于材料科学的研究和新产品的开发具有重要意义。

感谢您对我们的技术关注!如果您对深视智能高速相机在复合材料力学行为研究中的应用有更浓厚的兴趣,欢迎留言讨论或持续关注我们的后续文章。我们将持续为您带来最新的行业资讯和技术解读,与您一同探索材料科学的奥秘。

参考文献:

[1] 梅华丰,陈鹏,童小华,等.利用数字图像相关方法实现高速相机序列影像运动目标的快速跟踪[J].地理信息世界,2013,20(05):51-58.
