产品资讯2025年03月18日
3D轮廓测量仪高精度检测芯片焊接针脚


一、项目背景

点击此处查看更多产品资料

在半导体封装与高密度电子制造中,芯片焊接针脚的平整度是决定产品电气性能与长期可靠性的核心指标。随着芯片集成度持续提升,针脚尺寸进一步微型化,这对检测设备的精度、效率与抗干扰能力提出了严苛的要求。

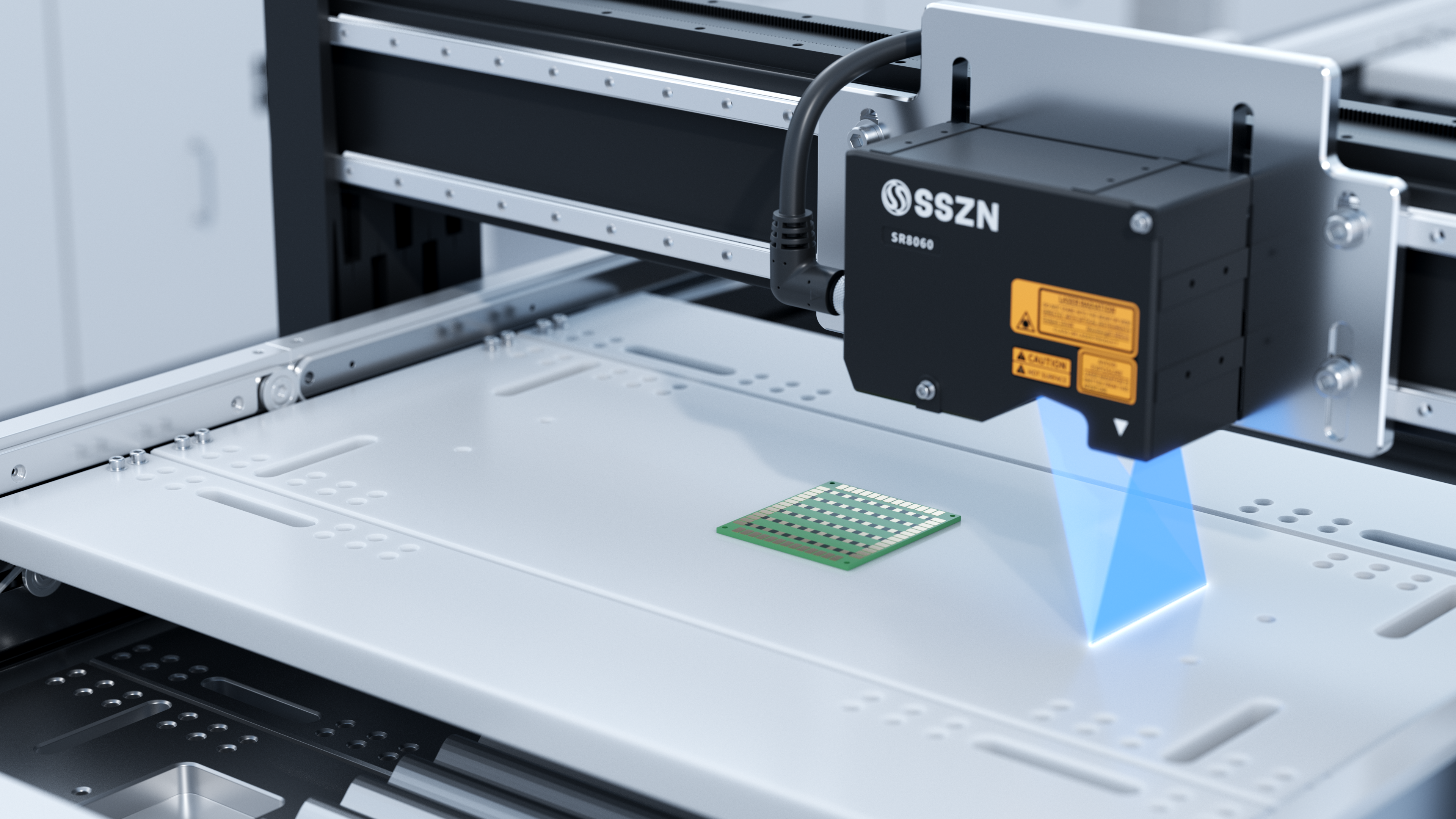

深视智能SR8060三维激光轮廓测量仪,凭借0.2μm重复精度、31mm扫描线宽、3200Hz采样频率及内置图像数据处理能力,为芯片焊接针脚检测提供了高速、高精度的测量工具,成为精密电子制造领域的“质量守门人”。


二、检测需求


  • 被测物体:芯片

  • 测量项目:焊接针脚平整度


三、案例分享

1.Busbar焊前&焊后检测

深视智能SR8060三维激光轮廓测量仪通过高精度三维扫描技术,能够快速完成芯片焊接针脚的精密检测并获取完整的产品轮廓数据,帮助生产人员及时发现尺寸偏差、结构缺陷等质量问题,有效减少不合格品流入下道工序,从而提升整条生产线的质检效率和良品率。

在高速生产环境下,深视智能SR8060三维激光轮廓测量仪以31mm线宽,3200-6700Hz高速测量能力,快速扫描获取芯片焊接针脚高精度的点云数据,确保数据的全面性和准确性。

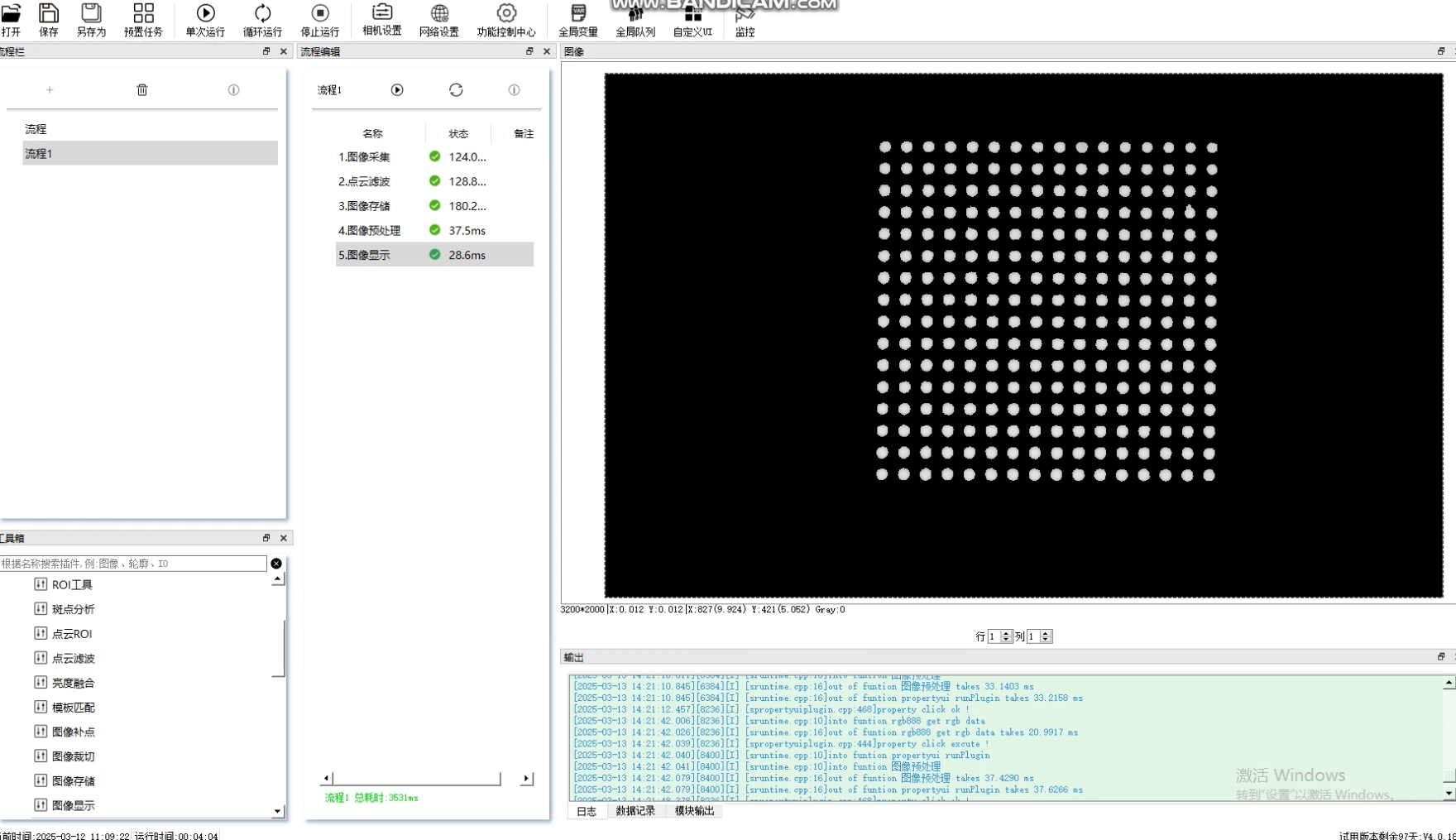

图 | 芯片焊接针脚提取

在图像处理阶段,深视智能SR8060三维激光轮廓测量仪通过先进的算法从灰度图像中提取焊接针脚的数据,并进行二值化处理,突出焊接针脚的轮廓。然后,精确提取焊接针脚的坐标信息,并利用这些坐标数据拟合基准平面。

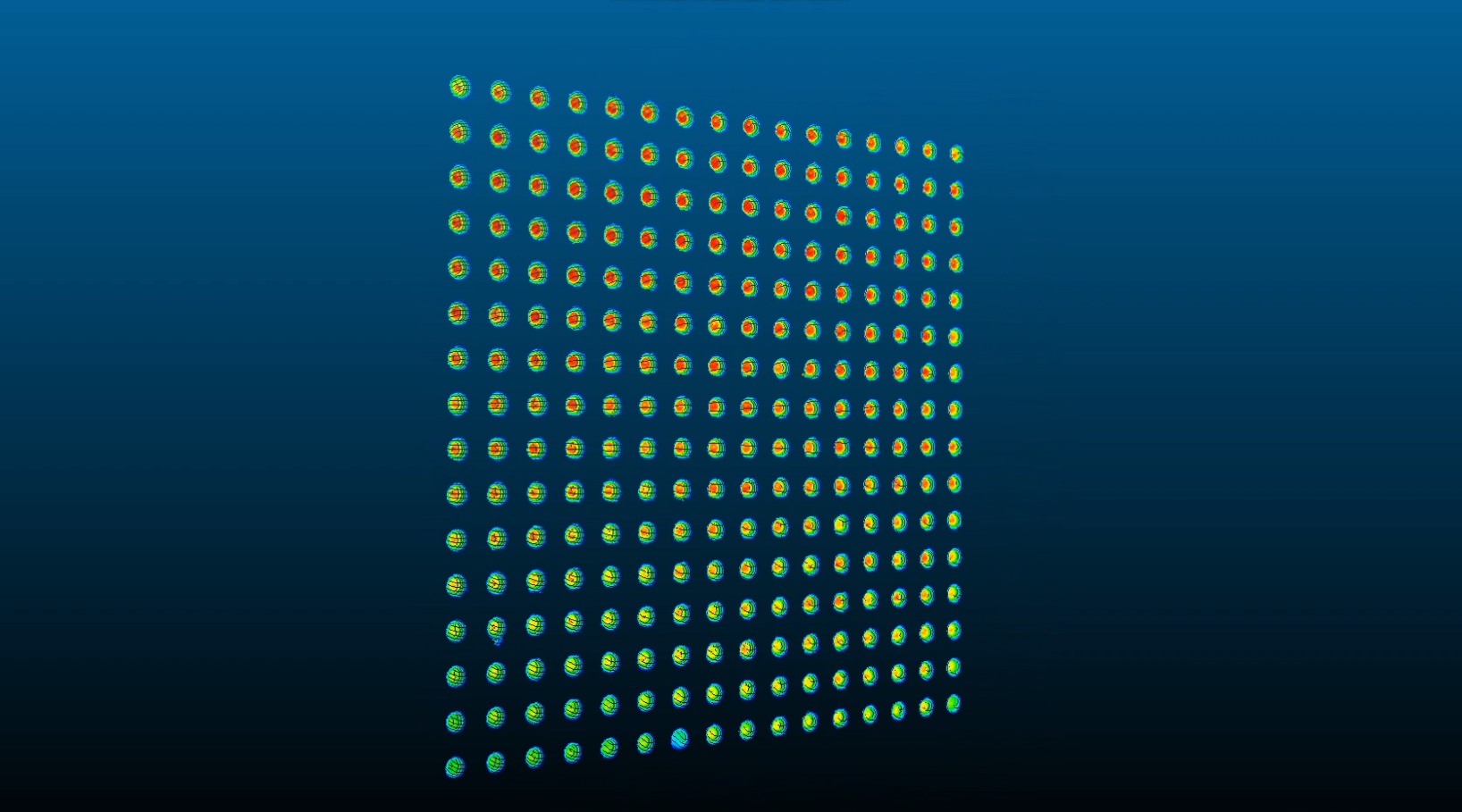

图 | 芯片焊接针脚灰度图

基于拟合的基准平面,计算焊接针脚的平整度,通过对比焊接针脚与基准平面的高度差,得出焊接针脚的平整度数据,从而判断芯片焊接针脚是否符合质量要求。


四、深视智能传感器推荐


深视智能SR系列三维轮廓测量仪凭借其强大的性能和优势,成功解决了芯片焊接针脚平整度检测中的诸多难点,为电子制造业的质量控制提供了有力保障。其在芯片检测领域的成功应用,也进一步拓展了3D视觉技术的应用范围,推动了电子制造行业的智能化发展。
